用户界面及工作流程

FRANC3D采用流程向导的方式进行操作，且每一步均采用图形和对话框的用户界面，极大方便了用户的操作，具有良好的用户体验。这些向导包括：

• • 微动疲劳裂纹萌生分析向导
  • 裂纹引入向导
  • 裂纹扩展分析向导
  • 疲劳裂纹扩展寿命计算向导

裂纹引入向导

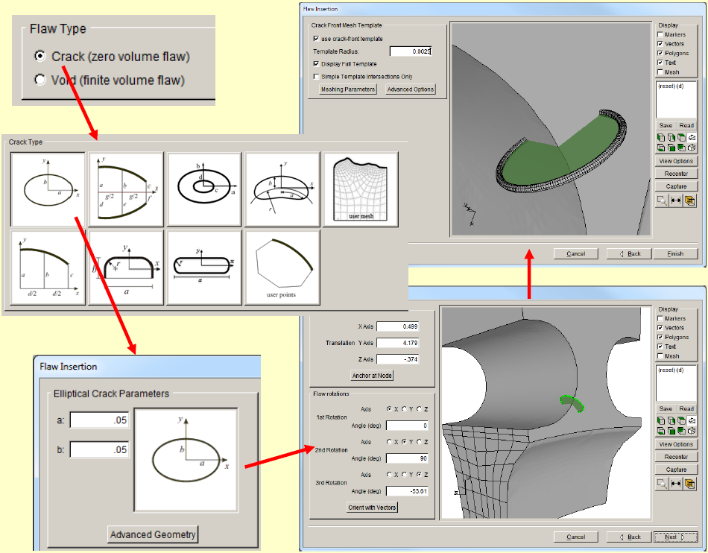

FRANC3D可以引入的裂纹类型包括：

• • 圆形/椭圆形裂纹（含埋藏型裂纹）
  • 单前缘穿透型裂纹
  • 双前缘穿透型裂纹
  • 长条形表面浅裂纹
  • 圆形环向裂纹（内环、外环）
  • 跑道形裂纹
  • 曲线椭圆形裂纹
  • 用户自定义面内（或近似平面内）任意形状裂纹-user points
  • 用户自定义空间三维任意形状裂纹-user mesh
  • 椭球空腔（模拟气泡、腐蚀坑、夹渣、氧化物、缩孔、缩松等）
  • 多重裂纹
  • 从外部文件导入裂纹数据

FRANC3D采用有限元法来计算断裂力学参数和裂纹扩展寿命，其工作流程如下图所示：

1. 建立完整的有限元模型

分析人员使用有限元前处理工具创建不含裂纹的网格模型，一般情况下，将裂纹扩展区域定义成子模型，以提高计算的速度；

2. 引入裂纹

FRANC3D读取子模型、使用图形化的裂纹引入向导或借助Python语言以编码方式引入初始裂纹，对子模型进行网格重新划分，然后含有裂纹的子模型和剩余模型部分被重新整合；

3. 执行有限元计算

带有初始裂纹的网格自动提交给有限元软件进行计算，如：ABAQUS、ANSYS、NASTRAN等；

4. 裂纹扩展预测

FRANC3D自动读取应力分析结果计算所有裂纹前缘节点的应力强度因子，进行裂纹扩展分析，更新裂纹前缘位置，重新划分子模型网格；

5. 执行新的有限元计算

如果没有达到用户定义的分析结束条件，FRANC3D将提交一个新的有限元分析。上述循环过程不断重复，直到达到用户定义的限制条件或破坏条件，如SIF达到K_IC。

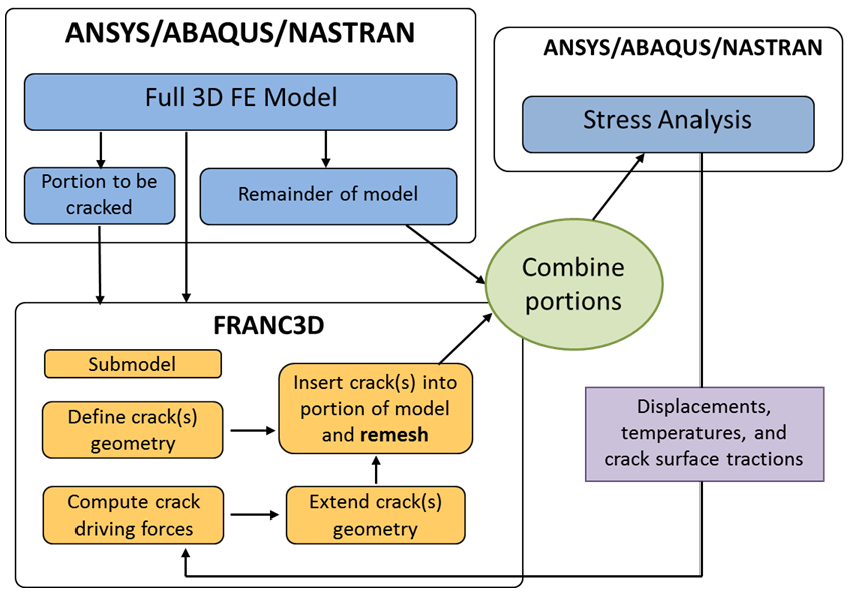

FRANC3D的工作流程

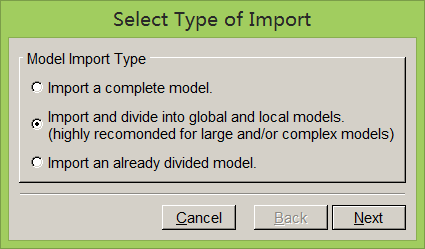

FRANC3D可在FRANC3D界面中剖分子模型，并自动定义剖面上的节点集，无需在有限元软件中剖分子模型。FRANC3D提供了多个选项来剖分子模型，还可对剖分出的子模型进行局部修剪和调整，极大方便了用户的操作，也避免了误操作导致的后续问题的产生。

FRANC3D界面中直接剖分子模型

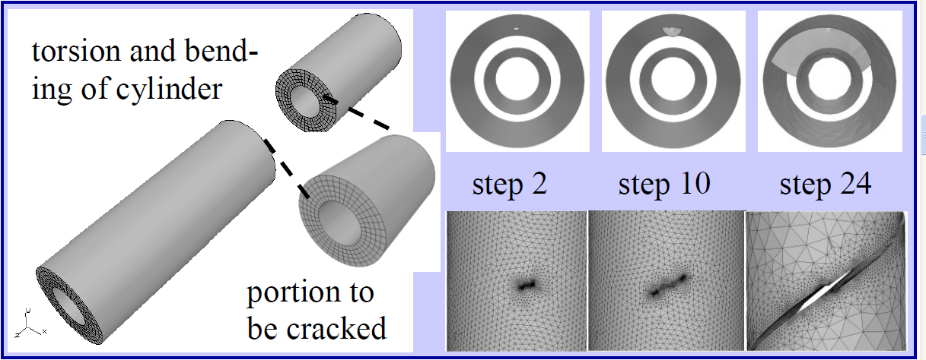

使用子模型进行裂纹扩展

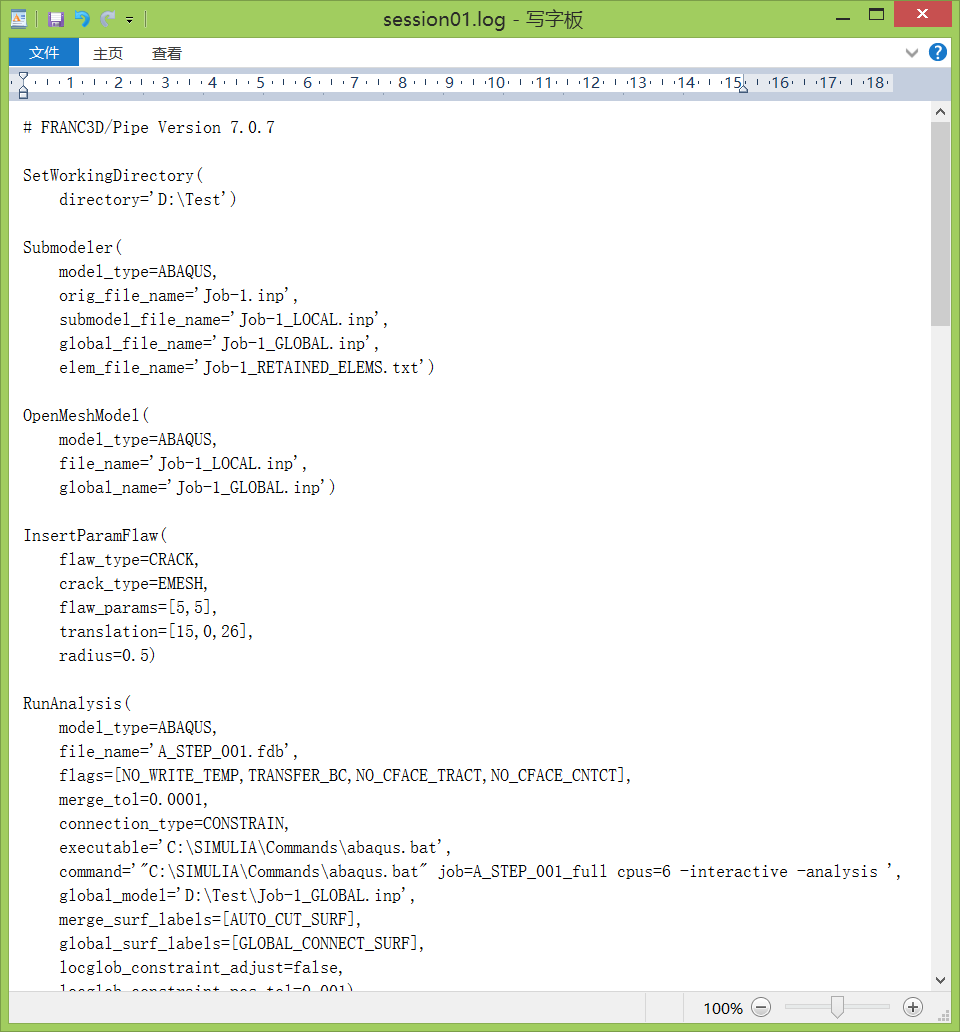

FRANC3D能够完整记录用户的操作过程，形成脚本文件，读取该文件即可重现所有的操作过程，方便进行参数化研究，如不同尺寸的初始裂纹对裂纹扩展寿命的影响等。

脚本文件
