软件安装:
1)将下载的“FRANC3D-V8.5.rar”文件解压到电脑硬盘根目录或任意英文目录下(路径上不要包含中文);
2)将目录FRANC3D-V8.5\Executables下的“franc3d-8.5.0-MSWin11.zip”解压缩到当前文件夹;
3)将下载的“10月份更新-FRANC3D-V8.5.2-for-Win11.rar”文件解压缩到当前文件夹,将解压缩后的文件拷贝到FRANC3D-V8.5\Executable目录下,替换同名文件即可;
4)双击franc3d.exe文件,打开后的界面上将会显示“您的机器码”。
获取授权许可:
微信扫描下面的二维码,关注“量维科技”公众号,点击左下角的“产品服务->软件试用”,填写用户信息及“您的机器码”后提交即可,我们将通过邮箱发送开启密码。
技术支持与交流:
欢迎加入FRANC3D断裂分析交流群,微信扫描下面的二维码加微信进入交流群(备注单位-姓名),及时获取更多FRANC3D断裂分析的相关知识和技术支持。
软件配置方法:
1)FRANC3D V8.5.2支持所有版本的ANSYS、ABAQUS和NASTRAN软件(含最新版)。点击FRANC3D界面上的菜单:Edit->Preferences,在弹出的对话框中分别点击ANSYS、ABAQUS、NASTRAN选项卡,指定各求解器的可执行文件的路径,如:
C:\Program Files\ANSYS Inc\v150\ansys\bin\winx64\ANSYS150.exe
C:\SIMULIA\Abaqus\Commands\abaqus.bat
C:\MSC.Software\MD_Nastran\20111\bin\mdnastran.exe
2)如需查看帮助文档,则需点击General 1选项卡,在Help File Directory后指定帮助文档的文件夹路径,点击Accept即可。
3)第一次打开FRANC3D时会提示选择界面语言,如果选择了中文后想要切换到英文,请打开“C:\Users\用户名\franc3d.ini” 文件,搜索并删除“language=chinese”数据行,保存后重新打开FRANC3D即可;如果英文界面用户要体验中文界面,请在franc3d.ini文件中添加“language=chinese”数据行(如下图)。

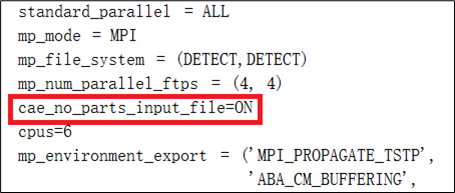

4)对于ABAQUS用户,在输出.inp文件时不要包含*part、*assembly和*instance关键字,需修改ABAQUS的环境文件,搜索并打开ABAQUS安装目录下的abaqus_v6.env文件(目录如“C:\SIMULIA\Abaqus\6.14-1\SMA\site\abaqus_v6.env”,高版本的ABAQUS请搜索basic_v6.env文件),编辑添加关键字“cae_no_parts_input_file=ON”(如下图),保存后并重新打开ABAQUS即可。
注:
—Tutorial文件夹为标准案例文件,请结合Documents文件夹下的Tutorial文档进行学习;
—Benchmark文件夹为基准校核案例文件,用于验证FRANC3D的计算精度及功能;
—FRANC3D不支持中文输入法,参数输入时请切换到英文输入法;
–如果无法打开franc3d.exe文件,或打开后显示的版本不是最新的,请把C:\Users\用户名\AppData\Local\Temp目录下的文件清空;
–试用版用户的电脑用户名请不要使用中文。
